Neu ! USB für Speichermedien direkt am Sharp PC-1600

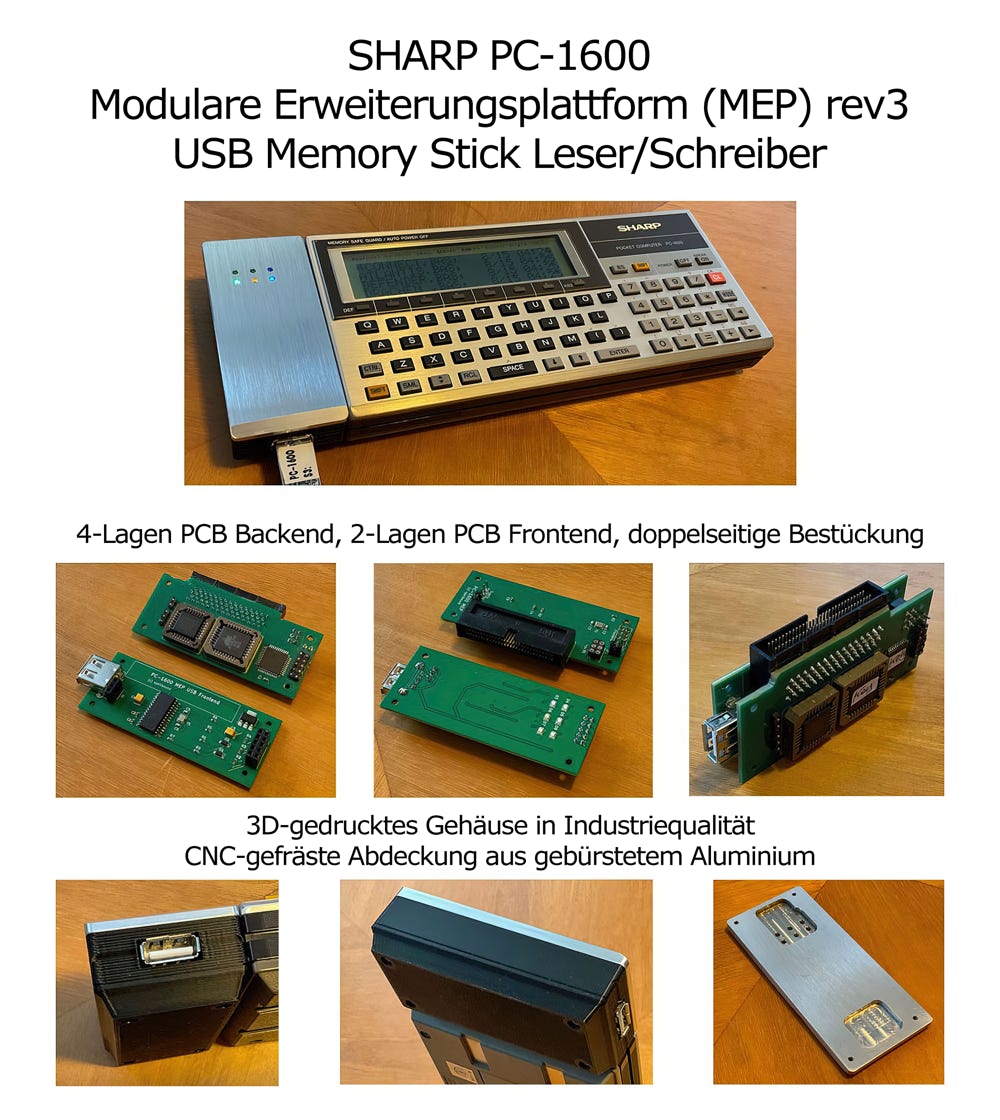

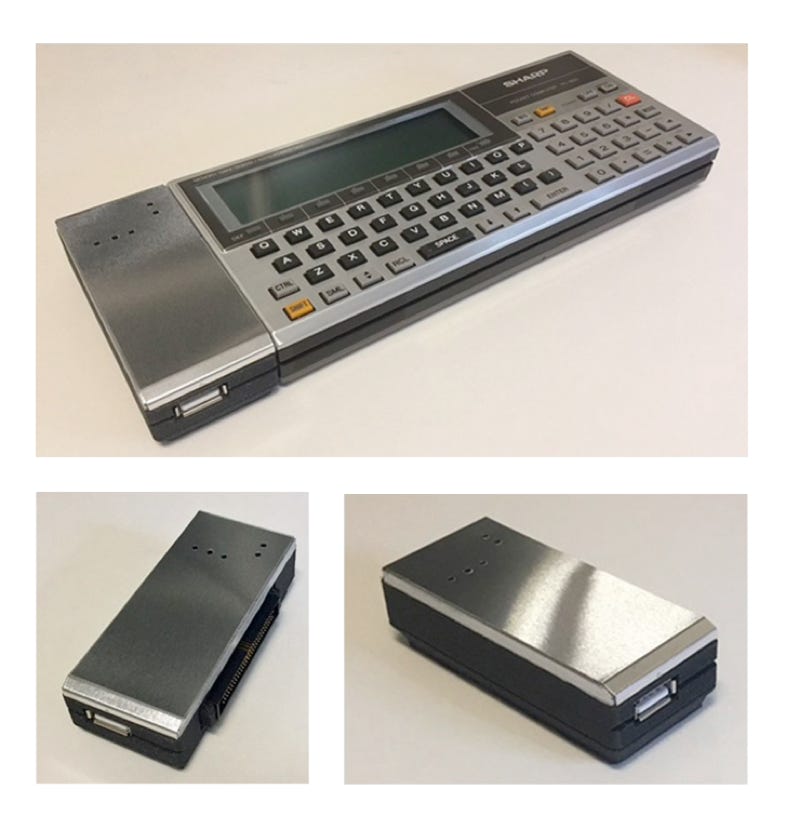

So sieht es aus, das USB Interface MEP Application 3 von Spellbound.
Merkmale:
Das Modul integriert sich vollständig in das PC-1600 Betriebssystem und stellt den Memory Stick als Gerät S3 dar.
So ist der Lese- und Schreibzugriff so einfach und natürlich wie bei einer RAM-Disk S2.
Unterstützte Standardbefehle:
FILES, [B]SAVE, [B]LOAD,COPY,KILL,NAME,OPEN,PRINT#, INPUT# ,CLOSE Plus zwei zusätzliche Befehle aus der ROM-Erweiterung des Moduls:

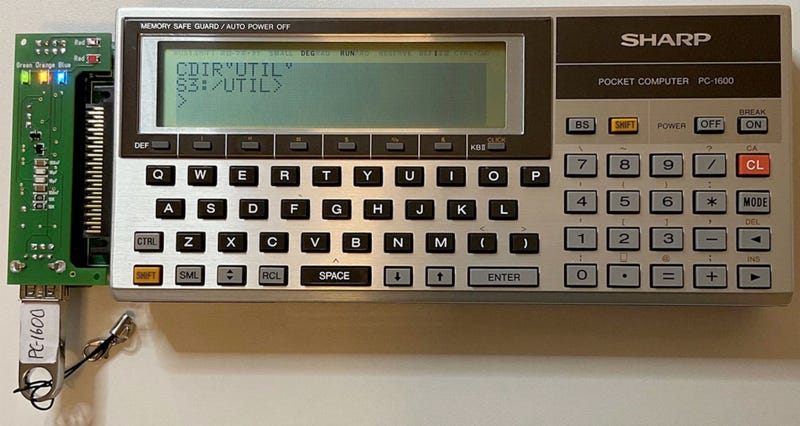

CDIR: Wechseln des Verzeichnisses auf dem Memory Stick (UNIX-Stil)
LDIR: Auflisten der Unterverzeichnisse des aktuellen Verzeichnisses.
Modularer Aufbau mit austauschbarer Frontend-Hardware.
UART Rx/Tx Kommunikation zwischen Frontend und Backend mit bis zu 57600Baud.
Backend:
ATmega32A Mikrocontroller mit I/O-Port Kommunikation (INP/OUT) zum PC-1600 mit Anwendungscode
28C256 EEPROM mit Sockel. Enthält PC-1600 ROM-Erweiterung
22V10C PLD mit Sockel. Bietet Adressierung:
ROM-Erweiterung an #7,&4000, Mikrocontroller-Port: &90
Onboard-SPI-Buchse für die Programmierung des Mikrocontrollers
Kompatibler 60poliger Busanschluss.
USB-Frontend:
Hobbytronics USB-Host Controller mit vorinstallierter Anwendung - Kompatibilität:
Nur SHARP PC-1600.
PC-1500/A wird nicht unterstützt - das Modul darf nicht an einen PC-1500/A angeschlossen werden!
Hier ein Demonstrationvideo über den Anschluss und die Nutzung eines USB-Sticks:
Neu ! USB für die Tastatur direkt am Sharp PC-1600

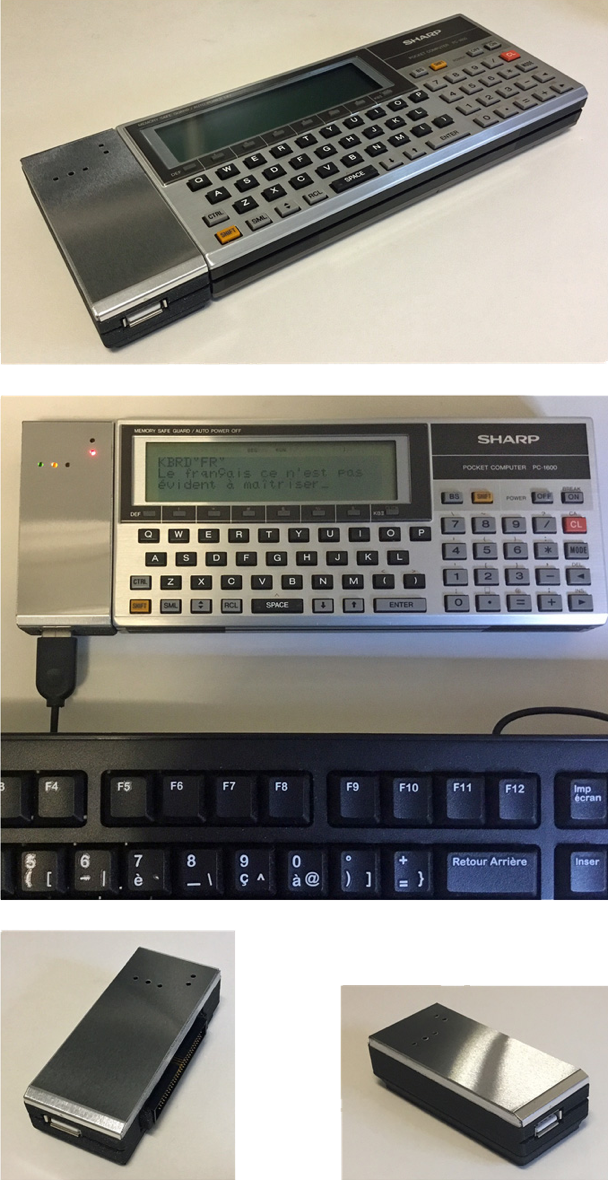

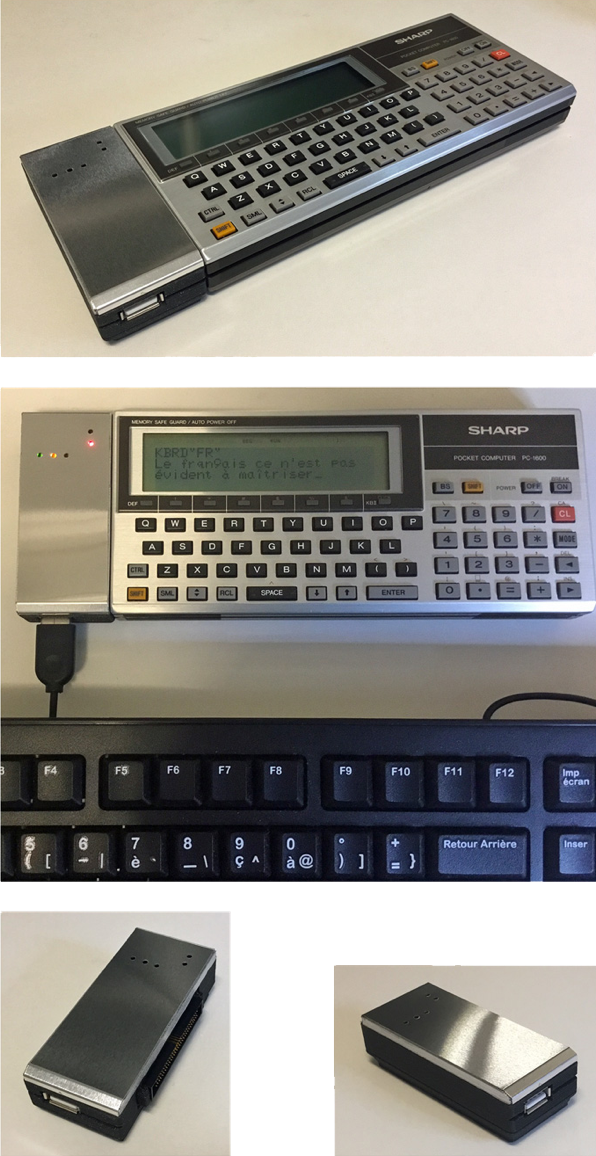

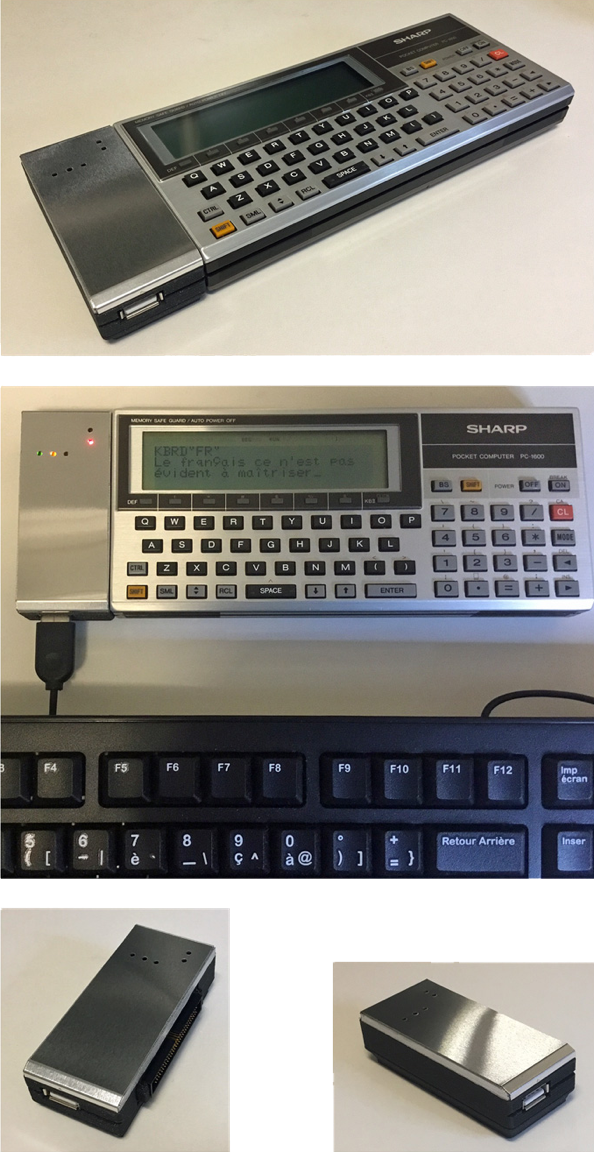

So sieht es aus, das neue USB-Keyboard Interface MEP Application 2 von Spellbound.
Merkmale:
- Modularer Aufbau mit austauschbarem Frontend. UART Rx/Tx Kommunikation zwischen Frontend und Backend.
- Backend:
◦ ATmega328P-Mikrocontroller mit I/O-Port-Kommunikation (INP/OUT) zum PC-1600:
Vorgeladener Applikationscode: USB-Tastaturtreiber für den PC-1600.
◦ 28C256 EEPROM mit Sockel.
Vorgeladene PC-1600 ROM-Erweiterung: BASIC-Tokentabelle und Befehl für Keymap-Wechsel, Interrupt-Handler und Keycode-Injektionsroutine für den PC-1600 OS-Tastenringpuffer.
◦ 22V10C PLD mit Sockel.
Vorinstallierte Adressierung: Erweiterungs-ROM auf #7,&4000, Mikrocontroller-Port: &90
◦ Onboard SPI-Buchse zur Programmierung des Mikrocontrollers
◦ Kompatibler 60poliger Busanschluss.
- USB-Frontend:
◦ Hobbytronics USB-Host Controller mit vorinstallierter Applikation
- Tastatur-Kompatibilität: Getestet mit Logitech Standard-Tastaturlayouts (US, Deutsch, Französisch).
Auch getestet mit kabelloser Microsoft-Tastatur und Hama Wireless Keyboard Cortino mit USB-Dongle
- Kompatibilität:
Nur SHARP PC-1600.
PC-1500/A wird nicht unterstützt - schließen Sie das Modul NICHT an einen PC-1500/A an !
Hier ein Demonstrationvideo über den Anschluss und die Nutzung einer Hama Funktastatur:

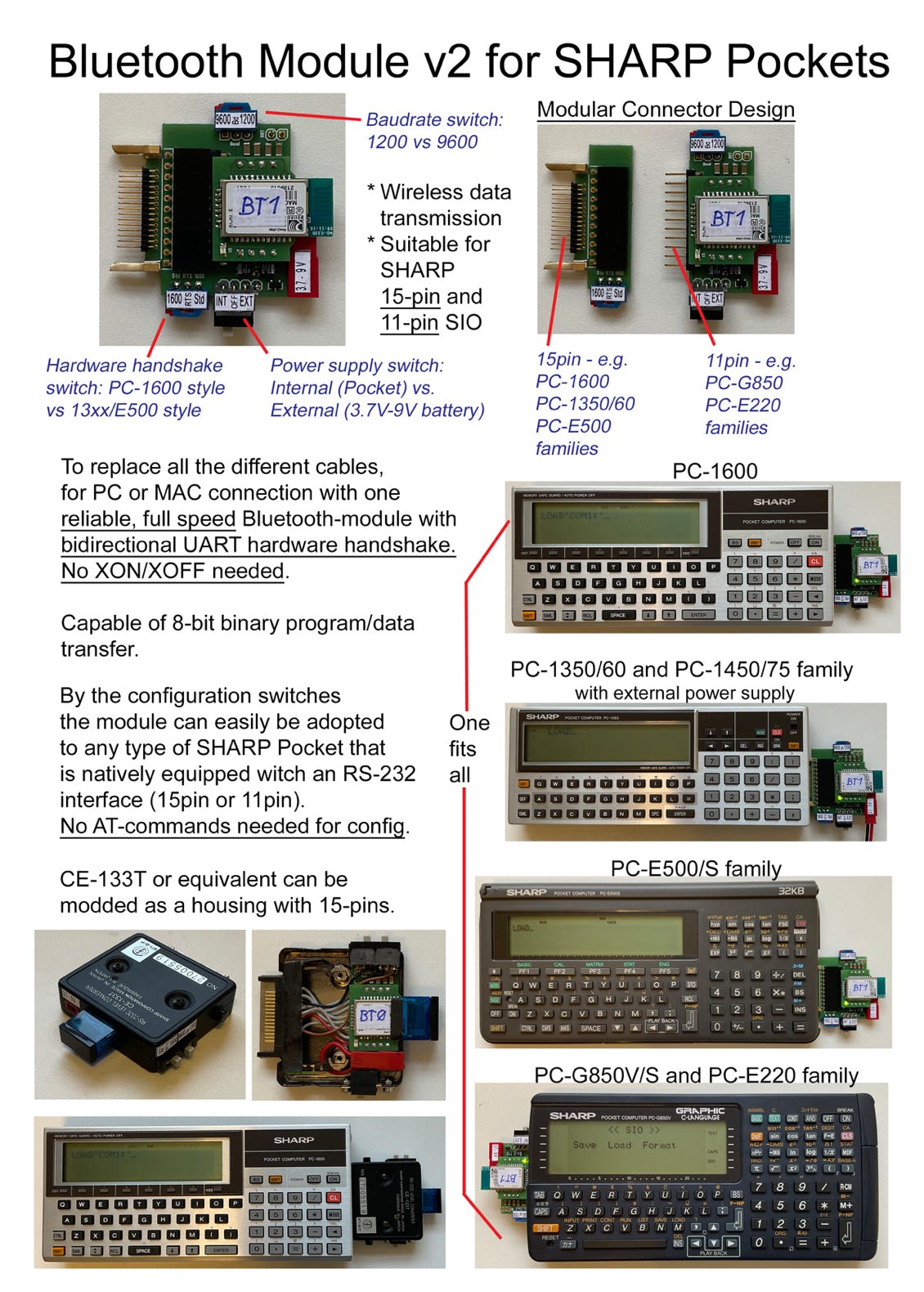

Neues Bluetooth Modul für Sharp Pockets
So sieht es aus, das neue Bluetooth Modul von Spellbound
